GR9 titaanist maanteerattaraam
Baoji Yibaite New Materials Technology Co., Ltd. tarnib esmaklassilisi GR9 titaanisulamist maanteejalgrattaraame suure jõudlusega jalgrattasõiduks, kohandatud raamiehitajateks ja butiikrataste kaubamärkide jaoks kogu maailmas. Töötab alates"Hiina titaanorg"(Baoji), ettevõte on spetsialiseerunudtorude täppistöötlus, professionaalne käsitsi{0}}keevitus ja kohandatud esmaklassiliste jalgrattaraamide tarnimineglobaalsetele klientidele.
Raamid kasutavad äralennundus{0}}klassi 9 titaanisulam (Ti-3Al-2,5 V), mis vastab täielikult ISO 4210 jalgrataste ohutusstandarditele ja EN 14781 võidusõidujalgrataste spetsifikatsioonidele. Materjal annab anoptimaalne tasakaal tugevuse, elastsuse ja väsimuse kestuse vahel- loob legendaarse, siidise-sileda"titaanist sõidukvaliteet"mida alumiinium- ja süsinikraamid ei suuda paljuneda. Iga raam ontäppis-TIG-keevitatud, CNC-töödeldud kõigis liidestes ja pinge-vähendav kuumtöötluset tagada täiuslik joondus ja{0}}pikaajaline mõõtmete stabiilsus. Kaaludes lihtsalt1,3 kg kuni 1,6 kgpalja raami jaoks pakub see süsinik{0}}kiud-kaalu, millel on palju parem löögikindlus ja eluiga -ei roosteta, kihistu ega lagune aastakümnete jooksul.
Standardsed teegeomeetriad on saadavalsuurused 48-62 cm, kooskohandatud geomeetria, ketaspiduri kinnitused, sisemine kaablite marsruut ja läbi{0}}telje väljalangemise võimalusedsaadaval nõudmisel.OEM- ja ODM-i kohandamisteenusedon täielikult toetatud rattabrändide, meeskondade ja turustajate jaoks.
Toodete kirjeldus
Aerospace{0}}klassi õmblusteta titaanraamiga toru
- Alusmaterjal: 9. klassi (Ti-3Al-2,5 V) titaanisulam
- Tõmbetugevus: Suurem või võrdne 620 MPa suurepärase pikenemis- ja väsimuseaga
- Raami kaal:1,3 kg kuni 1,6 kg (paljas raam)
- Tagab aastakümnete kasutuse jooksul kogu-päevase sõidumugavuse ja kiire{1}}jäikuse ilma pragunemise või väsimuseta
Eliitratturite ülim tugevuse{0}}--kaalu ja pikaealisuse suhe
- Kerge efektiivsus:Ühendab terase-nagu konstruktsiooni vastavuse ja jäikuse väikese tihedusega just4,48 g/cm³, mille tulemuseks on terasest oluliselt kergem raam, pakkudes samas palju paremat väsimust võrreldes süsinikkiu või alumiiniumiga.
- Ratturi eelis:Maksimeerib jõuülekannet pedaalilöögi kohta, stabiliseerib suure{0}}kiirusega laskumist ja hoiab ära kaadri longuse, muutes selle ideaalseks investeeringuks esmaklassilise vastupidavuse ja konkurentsivõimeliste teeseadete jaoks.
Professionaalne käsitsi{0}}keevitus ja CNC täppistöötlemine
- Raami ehitus:Täppis-TIG-keevitatud või külmvormitud-titaanist torud siledate segatud keevisõmblustega - nullpoorsus, sisselõigeteta, pinna pragunemiseta
- CNC{0}}Masintöödeldud torupea, alumine kronsteini kest ja väljalangevad liidesed:Garanteerib täiusliku peakomplekti paigaldamise, täpse BB joonduse ja käiguvaheti riputi täpse asetuse
- Stressi{0}}leevendus kuumtöötlus:Kõrvaldab keevitamise jääkmoonutused, et tagada mõõtmete pikaajaline stabiilsus- ja ühtlane sõidugeomeetria
Korrosioonikindlus ja eluaegne vastupidavus
- Moodustab tiheda, iseparaneva{0}}naturaalse TiO₂ passiivse kile, mis kaitseb raami pinna korrosiooni, värvi mullitamise ja materjali lagunemise eest
- Täiesti immuunne rooste, kihistumise ja konstruktsiooni lagunemise suhtes vihma, teesoola, higi ja rannikuäärsete sõidukeskkondade korral
- Raam ei korrodeeru, ei pragune löögist tingitud väsimuse tõttu ega kaota aastakümnete jooksul sõidukvaliteeti - see kestab alumiiniumist ja süsinikust raamidest palju kauem
Täismõõtmeline kontroll ja sõidu{0}kvaliteedi tagamine
- Iga raam läbib 100% joonduse kontrolli, mis hõlmab peatoru kaldenurka, istmetoru nurka, alumise kronsteini langust, ketivarda pikkust ja teljevahe täpsust
- Väljalangemise joondust kontrollitakse täppismõõdikutega, et tagada täiuslik rataste sobivus ja ketaspidurisadulate joondamine
- Keevisõmbluse kvaliteedi kontroll: 100% visuaalne kontroll siledate ja ühtlaste keevisõmbluste jaoks, millel pole poorsust, sisselõiget ega külm{1}}lapi defekte
- Pinnaviimistluse valikud: töötlemata harjatud titaan, käsitsi-poleeritud peegelviimistlus, rant-pritsitud matt või kohandatud anodeeritud/värvitud värv
Sertifitseeritud kvaliteet ja täielik materjali jälgitavus
- Toodetud meie2,100 m²kaasaegne rajatis sisse"Hiina titaanorg"(Baoji) rangelt järgidesISO 9001kvaliteedijuhtimise standardid jaISO 4210jalgrataste ohutusnõuded
- Iga raamiga on kaasas täielik EN 10204 3.1 materjalikatse sertifikaat (MTC), mis kinnitab kasutatavate titaantorude jälgitavat keemilist koostist ja mehaanilisi omadusi.
- OEM-partneritele ja kohandatud raami ehitamise programmidele on saadaval valikulised kolmanda osapoole väsimustesti{0}}- ja mõjutestide aruanded
Tehnilised andmed
| Materjali klass | Standard ja vorm | Suuruse vahemik (geomeetria) | Raami konfiguratsioon ja pidurisüsteem | Pinna viimistlus | Kvaliteedikontroll |
| GR9 (9. klass / Ti-3Al-2,5 V)Kerge titaanisulam (kõrge väsimuse ja sõidu vastavus) | Standardne:ISO 4210-6 (jalgratta ohutusstandard)Vorm:Suure-jõudlusega tee / kogu-tee geomeetria (käsi-keevitatud TIG) | 48 cm kuni 62 cm (kohandatud geomeetria: peatoru kaldenurk, istmetoru kaldenurk, ketivarda pikkus ja virn/ulatuvus on saadaval sõitja paigaldamise soovi korral) | Pidurisüsteem: ketaspidur (lamekinnitus / postkinnitus) või veljepidur; Väljalangevus: läbiv-telg (12 × 142 mm) või kiirkinnitus-; Kaabli marsruutimine: täielik sisemine või välimine | Toores harjatud titaan, käsitsi-poleeritud peegelviimistlus, helmes-puhastatud matt, kohandatud anodeeritud või värvitud värv | Mehaaniline:Tõmbetugevus on suurem või võrdne 620 MPa, raami kaal 1,3–1,6 kg (paljas raam) Testimine: 100% raami joonduse kontroll (peatoru, BB kest, väljalangused), keevisõmbluse kvaliteedi visuaalne kontroll (puudub poorsus, sertifikaat puudub), ISO 4210 väsimus- ja löögikatsete aruanded (saadaval on materjalid, löögikatse aruanded) {{5} |
Kohandatud raamilahendused - OEM- ja ODM-teenused
Ehitame teie unistuste raami. Teie disain. Teie bränd. Teie geomeetria.
Baoji Yibaite ei ole ainult titaanraami tarnija - me oleme teietäis-tsükli titaanraami tootmispartner. Olenemata sellest, kas võtate kaasa valmis joonise või lihtsalt kontseptsiooni, meie-majasisene insenerimeeskond ja Hiina Titanium Valley tootmisüksus võivad muuta selle sõidukõlbulikuks-võiduvalmis titaanraamiks, mis saadetakse otse teie ukse taha.
1.ODM-teenus - Meie kujundame, teie sõidate
Tehnilist meeskonda pole? Pole probleemi. Valige meie hulgastolemasoleva raami platvormi raamatukoguja kohandada vastavalt teie vajadustele.
Mida saate ODM-is kohandada:
| Kohandatud üksus | Valikud |
|---|---|
| Raami geomeetria | Standardsuurus (48–62 cm) või täielikult kohandatud sobivus, mis põhineb sõitja mõõtudel |
| Toru valik | GR9 (Ti-3Al-2,5V) või GR5 (Ti-6Al-4V) titaantorud, erinevad toruprofiilid ja seinapaksused |
| Pidurisüsteem | Ketaspidur (lamekinnitus/postikinnitus) või veljepidur |
| Väljalangemise tüüp | läbi-telg (12×142 mm) või kiirkinnitus- |
| Kaabli marsruutimine | Täielik sisemine, osaliselt sisemine või välimine |
| Rehvi kliirens | 700 × 28 c / 700 × 32 c / 700 × 38 c (kruus) |
| Peakomplekti standard | Kitsenev (1-1/8" kuni 1-1/2") või sirge (1-1/8") |
| BB standard | BSA / BB86 / T47 / PF30 |
| Istmeposti läbimõõt | 27,2 mm / 31,6 mm |
| Graveerimine | Logo, seerianumber, kohandatud tekst peatorul, BB-kestal või istmetorul |
ODM-protsess:
1. samm: valige meie kataloogist alusraami platvorm
2. samm: määrake oma kohandamisnõuded
3. samm: meie insenerimeeskond esitab kinnitamiseks üksikasjaliku tehnilise joonise
4. samm: prototüübi tootmine ja sobivuse kontrollimine
5. samm: masstootmine ja kvaliteedikontroll
6. samm: pakkimine ja rahvusvaheline saatmine
2. OEM-teenus - Teie disain, teie bränd, meie toodame
Kas teil on juba oma raami kujundus? Saada meile omaCAD-faile, tehnilisi jooniseid või isegi käsitsi{0}}joonistatud eskiisi- ülejäänuga tegeleme meie.
Mida me OEM-i raames toetame:
- Täielik kohandatud geomeetria, mis põhineb teie patenteeritud disainil
- Kohandatud toruprofiilid ja kinnitusdetailid
- Kohandatud keevitusmustrid (nähtavad keevisõmblused / silutud ja segatud)
- Bränding: lasergraveerimine, kleebised, kohandatud peamärk
- Kohandatud pinnaviimistlus: töötlemata harjatud, poleeritud peegel, rant{0}}pritsitud matt, anodeeritud värv (kuldne, sinine, lilla, must, vikerkaar)
- Kohandatud pakend: kaubamärgiga kast, vahtplastist sisestus, tarvikute komplekt
- Kahvli sobitamine: jäik titaankahvel või süsinikkahvli integreerimine
OEM protsess:
1. samm: esitage oma kujundusfailid (STEP / IGES / DWG / PDF)
2. samm: meie insenerid vaatavad üle valmistatavuse ja annavad DFM-i tagasisidet
3. samm: prototüübi raami tootmine (näidise teostusaeg: 15–25 tööpäeva)
4. samm: kliendi ülevaade, proovisõit ja heakskiit
5. samm: masstootmine koos täieliku kvaliteedikontrolliga vastavalt standardile ISO 4210
6. samm: kaubamärgiga pakend ja rahvusvaheline saatmine
KKK
K: Kas olete tootja või kaubandusettevõte?
V: Oleme professionaalne ja kogenud titaantoodete tootja Hiinas.
K: Kas saate pakkuda kohandatud töötlemist?
V: Jah. Baoji Yibaite toetab lõikamist, painutamist, stantsimist, CNC-töötlust ja sügavtõmbamist vastavalt kliendi joonistele.
K: Mis on tarneaeg?
V: Tavaline suurus laos 3–7 päeva jooksul; kohandatud tootmine umbes 10-15 tööpäeva.
K: Milliseid standardeid järgiteGR9 titaanist maanteeratta raamidjärgima?
A:MeieGR9 titaanist maanteeratta raamidvastama ISO 4210 jalgrataste ohutusnõuetele ja EN 14781 võidusõidurataste spetsifikatsioonidele. Toru põhimaterjal on 9. klassi titaanisulam (Ti-3Al-2,5 V), mis on pärit sertifitseeritud ja täieliku jälgitavusega tehastest. Iga raamiga on kaasas täielik materjalikatse sertifikaat. Sertifikaat järgib standardit EN 10204 3.1.. See teatab jälgitava keemilise koostise. Interstitsiaalsed elemendid, nagu hapnik, lämmastik, vesinik ja raud, on rangelt piiratud. Samuti on loetletud mehaanilised omadused. Tõmbetugevus on vähemalt 620 MPa. Voolutugevus on vähemalt 483 MPa. Venivus on vähemalt 15%. Iga raam läbib 100% raami joondamise kontrolli, mis hõlmab peatoru nurka, istmetoru nurka, alumise kronsteini kesta joondust, väljalangemise vahekaugust ja ketivarda sümmeetriat. Keevisõmbluse kvaliteeti kontrollitakse siledate, ühtlaste rantprofiilide suhtes, millel pole poorsust, sisselõike või külmlapi defekte. Lisavarustusena saab esitada ka kolmanda osapoole väsimustestide ja löögitestide aruanded. Iga raami taga on ISO 9001 sertifitseeritud tootmine meie Hiina titaanorus (Baoji) asuvas rajatises, kusjuures ISO 4210 vastavustestid on nõudmisel saadaval ka kõige nõudlikumate originaalseadmete tootjate partnerite ja rahvusvaheliste turustusturgude jaoks.
K: Millised pinnaviimistlused on saadaval?
V: Marineeritud pind, poleeritud, harjatud, liivapritsiga töödeldud ja peegelviimistlus on kõik valikulised.

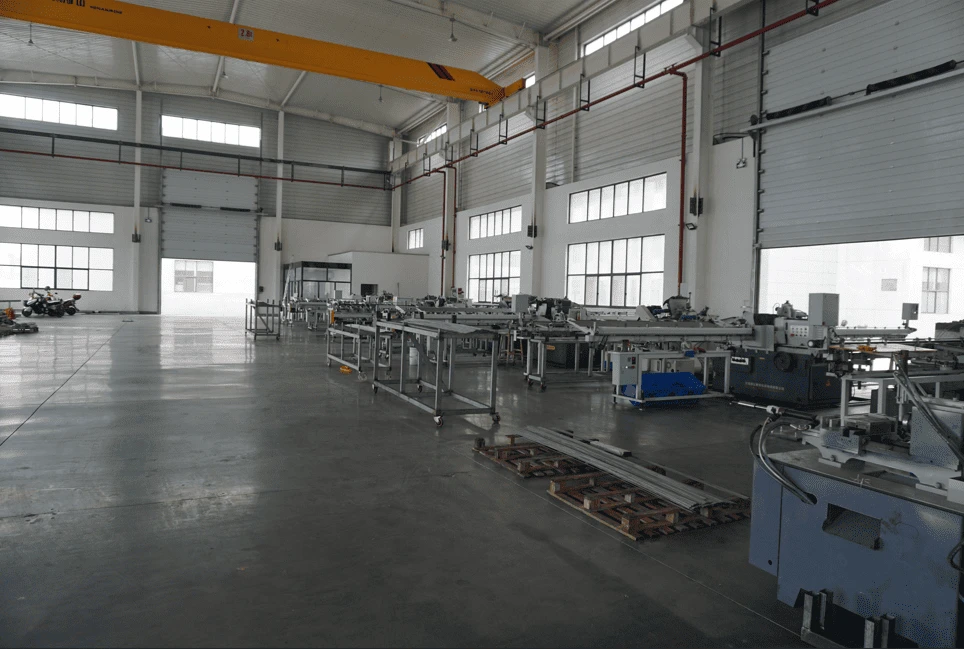

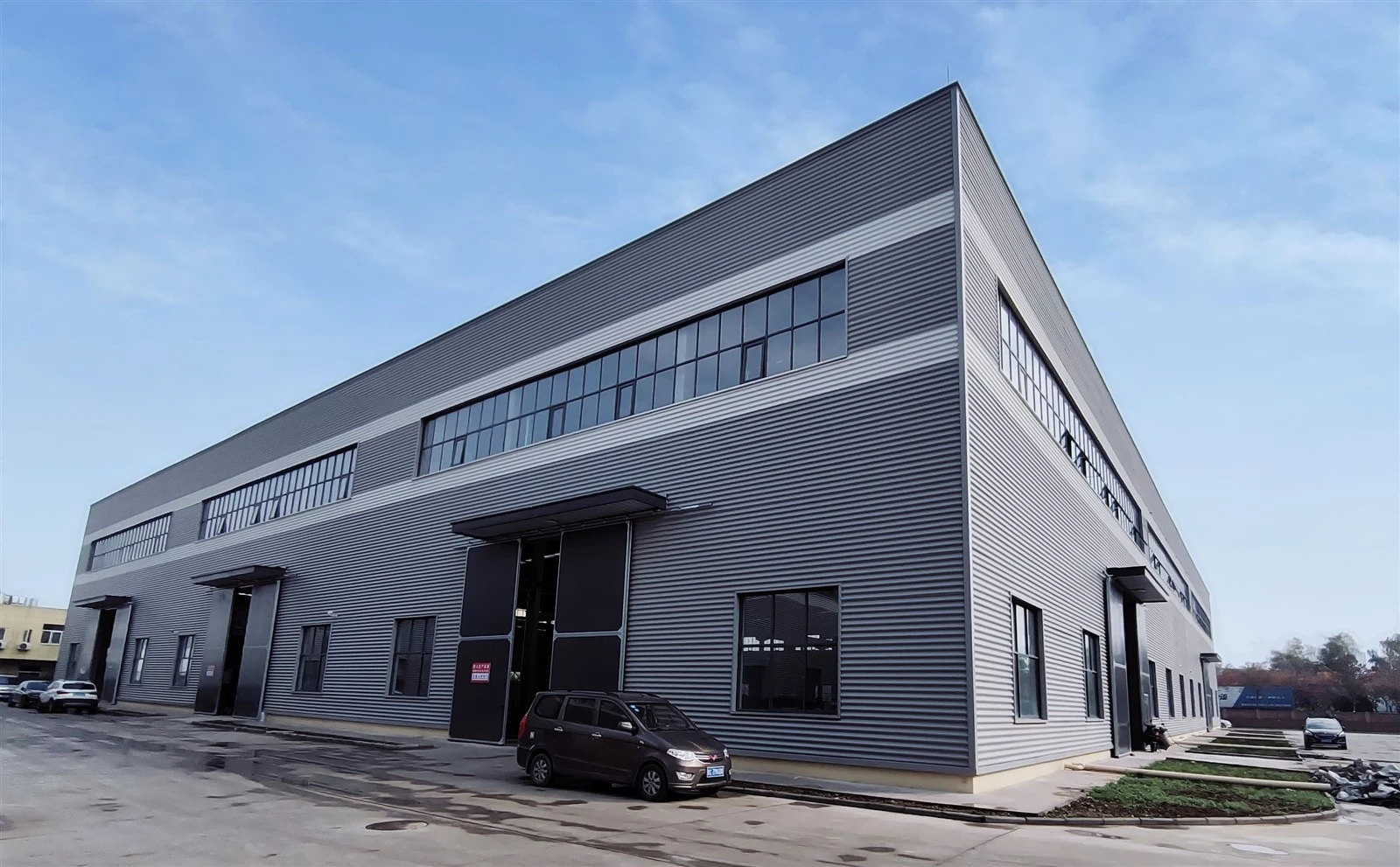

Meie tehas
